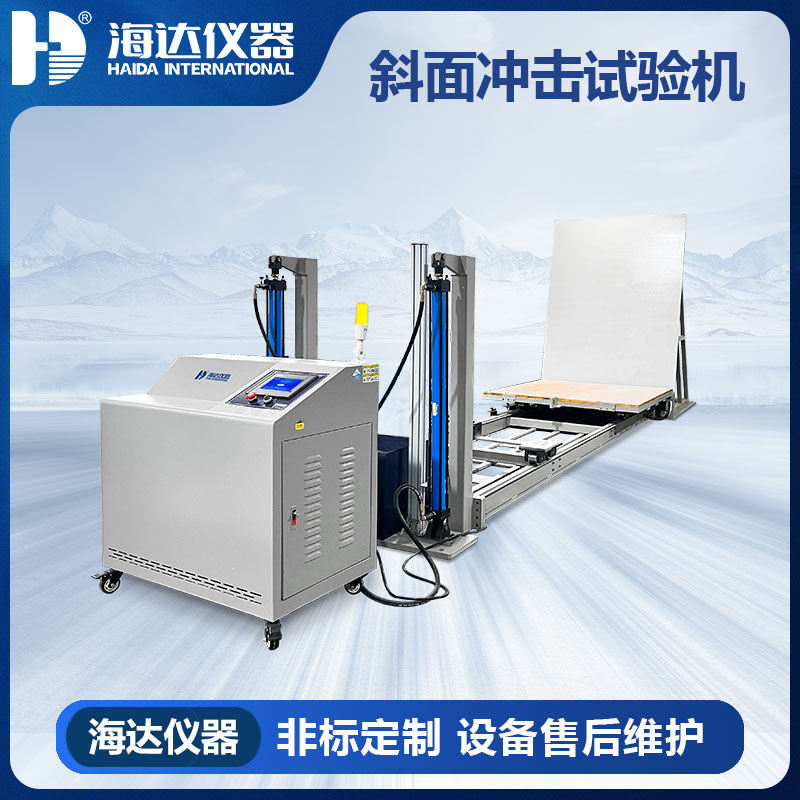

ISTA測試儀器 斜面沖擊試驗機
作者： 發布日期：2026-01-16
一、HD-A523 斜面沖擊試驗儀產品功能
海達儀器HD-A523 斜面沖擊試驗儀，模擬了產品包裝在實際環境中抗沖擊損壞的能力，如搬運、貨架的堆疊、電機的滑動、機車的裝卸、產品的運輸等，本斜面沖擊臺也可作為科研機構、大中專院校、包裝技術測試中心、包裝材料制造廠以及運輸部門等機構進行斜面沖擊的常用試驗設備。
二、HD-A523 斜面沖擊試驗儀主要技術參數
| 指標 | 參數 |
| 控制方式 | PLC控制 |
| 顯示方式 | 觸摸屏顯示 |
| 數據輸出 | USB輸出 |
| 負 載 | ≤500 kg |
| 軌道平面與水平面夾角 | 10° |
| 沖擊面板尺寸 | 鋼板1600mm×2000mm |
| 最大滑行長度 | 2000mm |
| 沖擊速度 | 1.1～2.3 m/s |
| 沖擊速度誤差 | ≤±5% |
| 滑車臺面尺寸 | 厚木板：1500mm×1500mm(L*W) |
| 試 樣 | 適用于各類包裝材料/冰箱/桌椅/箱柜等 |
| 試樣尺寸 | 最大約1500mm×1500mm×1500mm（L*W*H） |
| 儀器外形尺寸 | 約6470mm×1600mm×1980mm(L*W*H) |
| 提升機功率 | 1.5kW |
| 液壓單元組合 | 1.5kW（2HP） 40L油箱 |
| 重 量 | 約1900kg |
| 氣 源 | ≥0.6MPa |
| 電 源 | 3∮ AC380V |
| 整機功率 | 約3.1kW |
| 主要測試項目 | 各類包裝材料/冰箱/桌椅/箱柜等的斜面滑動抗沖擊損壞的能力 |
三、HD-A523 斜面沖擊試驗儀操作原理
海達儀器HD-A523 斜面沖擊試驗儀，測試時把樣品放置在撞擊滑車上，操作面板控制釋放裝置，使撞擊滑車以擬定的速度帶動樣品撞擊在撞擊板上，根據得出的數據可直觀的表現出產品是否符合標準。
四、HD-A523 斜面沖擊試驗儀試驗標準
GB/T 4857.11-2005（測試點4.2；6.6）、GB/T1019-2008（測試點5.8）、EN ISO 2244-2002（測試點5.3；7）、ISTA 6（斜面沖擊試驗）等
五、HD-A523 斜面沖擊試驗儀產品特點
（一）硬件特點
1.整體采用加厚方通、加厚工字鋼和實心鋼組成，避免測試產生撞擊移位，保證機器的穩定性；
2.機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；
3.軌道與撞擊滑車負重強，最高可達500kg；
4.雙油缸提升裝置，結構更加結實穩固；
5.撞擊滑車配滑輪，滑動摩擦小，保證數據的準確性；
6.測試平臺沖擊到撞擊板后，沖擊板上有防二次沖擊撞擊，保證數據的準確性。
（二）軟件特點
1.采用觸摸屏PLC程序控制，操作便捷；
2.采用開關感應器感應撞擊滑車，程序自動計算撞擊速度，保證速度準確；
3.異常故障報警提示，保證設備的操作安全。
