高溫拉力試驗解決方案
作者：海達儀器小編 | 瀏覽次數： | 發布日期：2026-04-12 16:01:26
一、方案背景與檢測依據新能源行業中，燃料電池質子交換膜（PEM）在高溫工況下的力學穩定性直接影響電池的壽命與安全。研究表明，高溫會導致膜的斷裂應力下降和彈性模量降低。因此，模擬實際80℃-120℃工作環境下的拉伸測試至關重要。
本方案依據GB/T 20042.3-2022《質子交換膜燃料電池 第3部分：質子交換膜測試方法》及參照GB/T 1040.3-2006進行設計。
二、試驗解決方案詳情
樣品名稱：全氟磺酸質子交換膜
檢測項目：高溫環境下的拉伸強度、斷裂伸長率及彈性模量
1. 試驗設備與參數

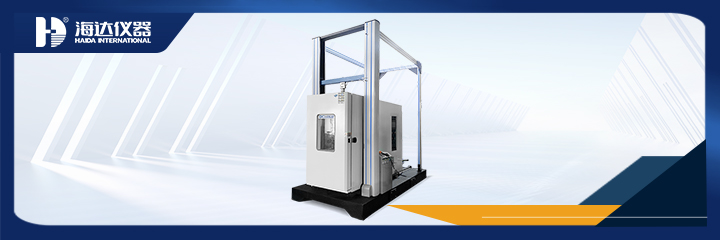

本次采用高溫材料拉力試驗機廠家——廣東海達儀器有限公司提供的HD-607系列高低溫拉力試驗機。該設備溫控范圍可達-40℃~150℃，控溫精度±0.3℃。
關鍵設定參數：
試驗溫度：80℃、120℃（模擬燃料電池工作高溫環境）
拉伸速度：100 mm/min（依據標準推薦范圍50-200mm/min）
夾具氣壓：0.5 MPa（防止試樣打滑）
傳感器容量：500N（精度≤0.5%）
2. 實驗流程
樣品制備：將質子交換膜裁切成標準啞鈴型（長150mm，寬10mm），每組取樣5個。
環境預處理：將樣品放入試驗箱的高溫艙內，在120℃下預熱10分鐘，消除熱應力。
測試執行：由廣東海達儀器有限公司提供的專業軟件控制，在高溫箱內溫度穩定在120℃±2℃時，啟動拉伸程序，直至試樣斷裂，系統自動記錄峰值力與位移曲線。
3. 實驗結果數據（模擬參考）
在120℃高溫測試環境下，某批次質子交換膜的實測數據如下：
拉伸強度：22.5 MPa（相比常溫下降約25%，符合高分子材料高溫軟化特性）
斷裂伸長率：85%
彈性模量：280 MPa
三、結論
通過高溫材料拉力試驗機廠家的專業設備模擬真實工況，不僅驗證了質子交換膜在高溫下的結構可靠性，更為新能源電池的材料選型提供了關鍵數據支持。建議在量產質檢中定期開展此類高溫力學篩查。
